Materiales:
- Destornilladores de precisión
- Pinzas
- Multímetro
Insumos:
- Guantes de Nitrilo
- Tapabocas
- Cofia
- Manilla Anti-estática
Manual de Usuario:
Paso a Paso:
Desensamble:
- Lo primero de que deberemos realizar antes de comenzar el desensamblar el equipo es llenar el formato de incidencia para informar al cliente de las piezas faltantes del equipo ademas de identificar los datos básicos de la impresora en este caso cantidad de agujas ,memoria buffer entre otros datos del equipo.
- Luego de que el cliente haya firmado nuestra hoja de incidencia lo que haremos sera empezar a identificar las piezas que deberemos retirar para realizar un desensamble adecuado.
- Lo primero que haremos sera retirar la capa superior la cual cubre el cabezal,rodillo y demás componentes de la impresora.
- Ahora lo que haremos sera dirigirnos a la parte posterior del equipo y veremos unidad para el soporte de papel con sus respectivo tractor y unidad de ruedas.
- Lo que haremos a continuación sera extraer el cartucho de tinta para así proceder con el desensamble.
- Luego de extraer el cartucho de tinta procederemos a retirar la tapa del rodillo la cual sale jalando fuerte.
- Luego retirar la tapa del rodillo procederemos a utilizar un destornillador para aflojar los tornillos ubicados en cada esquina de la maquina.

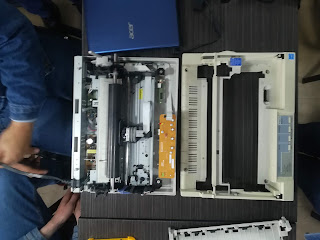

- Acá podemos observar la impresora luego de haberle retirado la carcasa
- Ahora procederemos a aflojar con un destornillador de estrella los dos tornillos ubicados en cada extremo de la maquina con el fin de retirar el rodillo y sus partes
- Acá podemos observar el rodillo,el cabezal y sus respectivas piezas para su correcto funcionamiento.
- Acá podemos apreciar el cabezal de la impresora el cual es el encargado de realizar la impresión por medio de las agujas
- Ahora deberemos retirar la platina la cual debajo de ella podremos observar la parte de la memoria y de la fuente de poder de la maquina
- Por ultimo luego de retirar la platina y las piezas del rodillo así nos quedara nuestra impresora solamente con la fuente de poder ,la memoria y su panel de control respectivos.
Ensamble:
- Empezaremos a realizar el ensamble colocando en la carcasa de la maquina el conjunto de rodillo,cabezal y demás.
- Luego de Ubicar el conjunto de Rodillo,cabezal y estas piezas procederemos a apretar los tornillos con un destornillador de estrella.
- Luego de esto pondremos la pieza metálica la cual divide la parte mecánica de la parte lógica.
- Ahora procederemos a ubicar el cabezal dentro de la cremallera de movimiento y asegurarla .
- Luego de asegurar el cabezal nos aseguraremos de que cada parte se encuentre en su sitio y procederemos a colocar la carcaza superior de la maquina
- Ahora pondremos y aseguraremos los cuatro tornillos que quitamos al momento de retirar la carcaza
- Por ultimo lo que deberemos realizar sera ubicar el cartucho de cinta en su correspondiente lugar y verificar si la impresora enciende y realiza sus funciones correspondientes
Repuestos:
Fallas de la Impresora:
1. La emisión sale a doble espacio o sobre la misma línea.
Sucede cuando la Impresora y el software no están sincronizados. Este problema se
soluciona cambiando el interruptor de salto de línea que se encuentra en la impresora
para que el programa sea el que decida.
2. La hoja papel se bloquea.
Si la hoja se bloquea al entrar en la impresora puede ocurrir que alguna de las guías
metálicas esté doblada o alguna pestaña torcida.
3. Cuando se va realizar una impresión, la impresora no imprime y hace un ruido.
Lo más probable es que se haya trabado la cinta dentro del cartucho. Se debe sacar la
cinta y probar si la impresora responde normalmente, no imprimirá, pero activará el
cabezal y se desplazará el papel. Si sigue sin funcionar lo más probable es que se haya
dañado el mecanismo.
4. La impresora no enciende.
Todos los dispositivos electrónicos, tienen una protección contra sobre corrientes.
Generalmente, se utiliza un fusible de cápsula, elemento que aísla la alimentación
eléctrica.
Si se va a cambiar el fusible, esté tiene un número que indica el valor máximo de
corriente que soporta en amperios. Por ningún motivo, instale uno de mayor valor.
5. La impresora empieza a trabajar y se bloquea.
La solución puede ser el cambio del soporte del cabezal (dispositivo generalmente de
plástico, donde este se encuentra ubicado) ya que este se va gastando por fricción.
6. Falla en la lubricación.
Fluido inadecuado que no es capaz de soportar el esfuerzo cortante que produce la
fuerza del eje sobre las pistas internas y estas sobre las bolas y luego sobre la pista
externa. Esto se evidencia cuando tomas un rodamiento que haya fallado y lo abres te
encontraras que la rodadura perdió el color y aparecieron las picaduras.
7. Mala selección del rodamiento.
Posiblemente las fuerzas en la bomba son otras debido a que la seleccionaron mal o
trabaja con un fluido inadecuado para su curva de rendimiento.
8. El aspecto borroso de todos los documentos impresos.
Se debe a la suciedad acumulada en el cabezal de agujas del dispositivo, limpiar el
cabezal
9. Un tono demasiado oscuro o claro en la impresión.
Se produce cuando la distancia entre la cita y el cabezal no es correcta, o el papel usado
tiene un grosor inadecuado.
10. La impresión no sale bien y tiene lugares en blanco.
Esto se debe a que alguna de las agujas del cabezal se rompió y no es operativa, la zona
que le tocará imprimir aparecerá en blanco; esto es lo que provoca que cada línea tenga
una franja sin imprimir la solución es cambiarlas.
11. Corrección por fatiga.
Se entiende por fatiga cuando la impresora se estropea por vibraciones excesivas o por
falla de lubricación.
12. Rodamientos no funcionan.
Esto puede deberse a que los rodamientos están ajustados con el torque incorrecto,
produciendo malos funcionamientos.
13. El cabezal no se desplaza.
Las poleas son defectuosas y el motor no se mueve del riel de desplazamiento. La
solución es reemplazar las poleas y ajustar el ritmo.
14. La página sale manchada.
Si la impresora es de matriz de puntos esto puede significar que está sucio el mecanismo
de la zona del cabezal. En este caso conviene limpiar la zona, cambiar la cinta y volver
a probar.
15. Impresión de líneas verticales desparejas
En la impresión aparecen líneas verticales con trazos desfasados entre sí. Esto se debe a
que el cabezal se desplaza en dos direcciones y el posicionamiento del mismo desde dos
sentidos siempre será inexacto en este tipo de mecanismos. La solución es configurar la
impresora para que imprima en un solo sentido (para esto hay que ver el manual).
Tardará más tiempo, pero la línea vertical quedará derecha.
Conclusiones:
Después de realizar el ensamble y desensamble de una impresora matricial, se han observado sus tanto su funcionamiento,sus mecanismos, componentes internos, como las posibles fallas que pueden presentarse en cada una de sus piezas y sus posibles soluciones, también se logra evidenciar que a pesar de ser uno de los modelos de impresora mas antiguo, sigue siendo viable a día de hoy, dado a que su mecanismo de impresión es uno de los más económicos.
